● 熱電発電事業

背景 当社の固有技術 独自熱電発電要素技術
排熱利用自立電源
  S1-P&Fシリーズ

サンプル販売中
温水排熱利用自立電源
  S1-P3
水蒸気排熱利用二重管
  構造熱電発電チューブ
  S2-Wシリーズ
排ガス熱利用集熱コア
  内蔵熱電発電チューブ
  S2-Cシリーズ
技術優位性 将来展望

 背景

 全一次エネルギー供給量の60%以上の膨大な廃熱が地球環境に排出!!
 → 廃熱の75%は、300℃以下の「低温排熱」
 (「高温排熱」は、水蒸気による回収技術で実用化済)
 →
排熱を直接電気に変換するコンパクトで
   使い勝手の良い熱電発電
が、排熱回収技術として注目
 → カーボンニュートラル、SDGsの達成に貢献




未利用低温廃熱の現状(業種別温度別ガス排熱量)
出典) 科学技術振興機構 研究開発戦略センター 科学技術未来戦略ワークショップ報告書
  CRDS-FY2012-WR-03 「中低温熱需給の革新に向けた基盤技術開発」25p

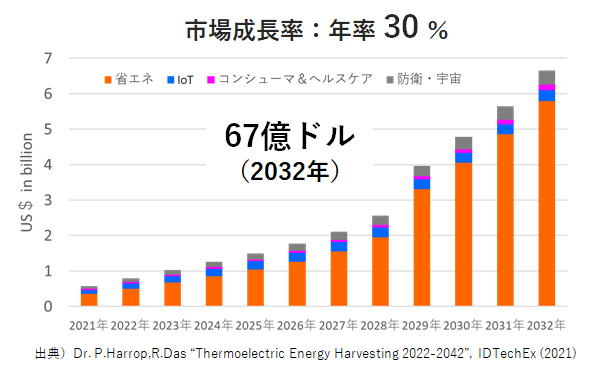

IDTechExによる熱電発電市場予測
出典)Dr. P.Harrop,R.Das “Thermoelectric Energy Harvesting 2022-2042”, IDTechEx (2021)






 当社の固有技術

フレキシブル熱電発電モジュール「フレキーナ®」を実用化!(世界初!)
  パイプ構造をうまく使って、従来できなかった高い熱回収効率を実現!!

【新規性】
 モジュール構造(基本特許;特許第5228160号、US特許も取得)

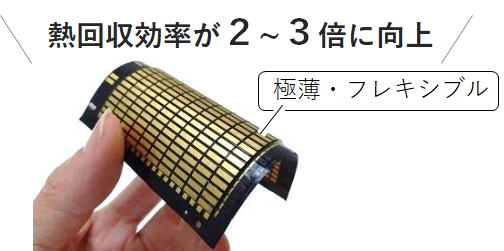

■ 湾曲自在で、円筒状熱源に対して密着性良く装着可能な
 フレキシブルなモジュール構造により、高い熱回収効率が可能  → 高性能化!
■ 極薄フレキシブル基板上に、実用実績のある既存BiTe系熱電素子を
 半導体技術で、高速高密度実装 → 需要が莫大なため 低コスト化が可能に!
  初めて、実用的なコスト性能比の省エネ用熱電発電が、実現可能に!!

   既に500社超の企業から引き合い
 従来の熱電発電モジュール

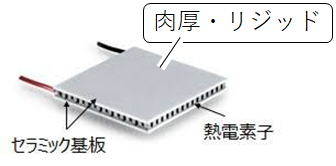

<肉厚・リジッド>
    フレキシブル熱電発電モジュール
「フレキーナ
」標準サンプル


 独自熱電発電要素技術

様々な低温排熱源に対応した「フレキーナ🄬」搭載独自熱電発電要素技術





 排熱利用自立電源 S1-P&Fシリーズ

サンプル
販売中

お問い合わせください

カタログダウンロード

 円筒状熱源、平面熱源から高い熱回収性を実現!

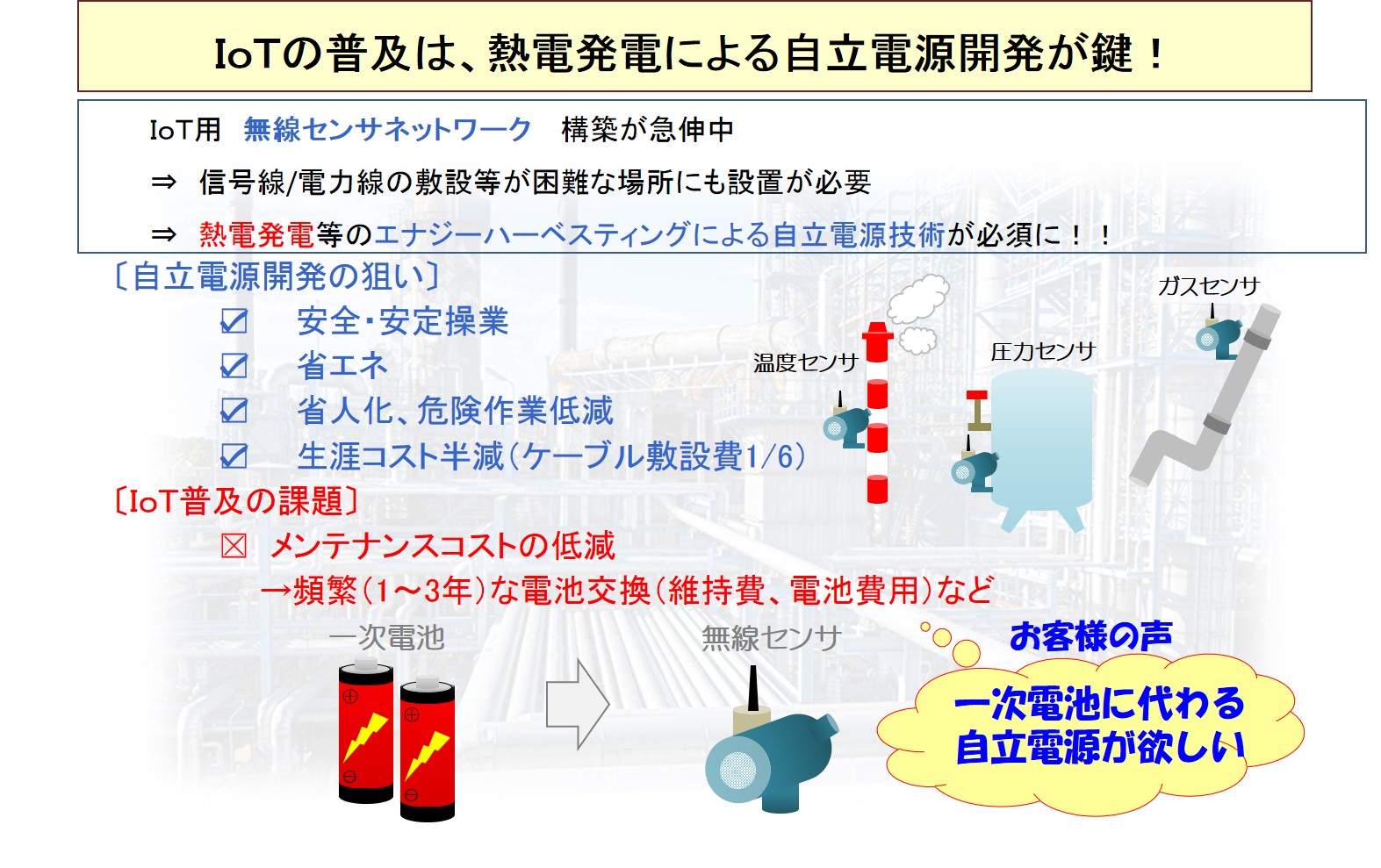

 小型で高出力のIoT用自立電源を提供します!


 ・配管巻付け型/平面型/フィンレスタイプ
 ・熱源/周囲温度差15~35℃以上で1mW以上の出力
  各種IoTセンサ用電源として好適
 ・防爆対応も可能(一部認証取得済)

〔特長〕

 ➊ 電池交換が不要 ⇒ メンテナンスコストと管理費の削減
 ➋ 高出力で高いコストパフォーマンス
   ⇒ 高頻度のサンプリング・高振動周波数でのセンシング
   ⇒ 故障の予兆診断に最適
 ➌ 超小型で、設置が容易!
   ⇒ 新しいIoTシステム検討・導入が容易に!

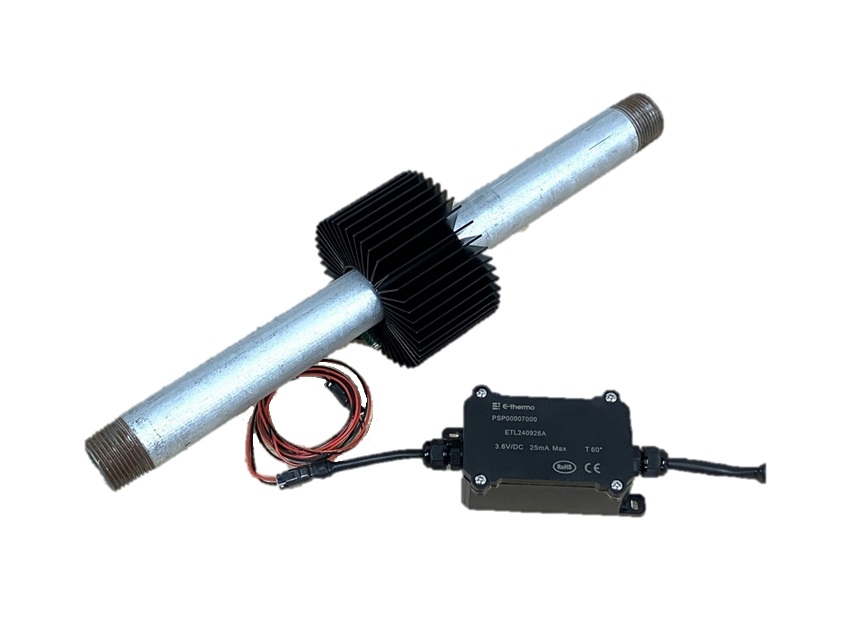

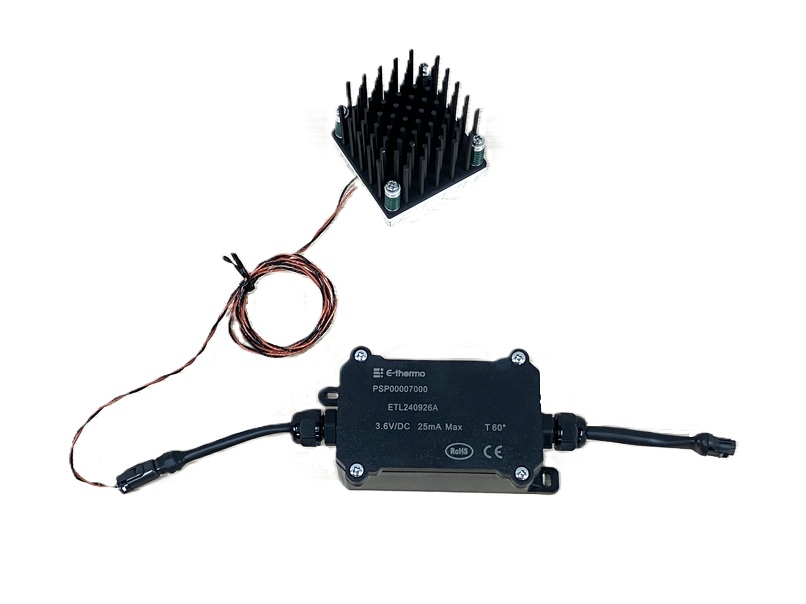

自立電源システム S1シリーズ 外観

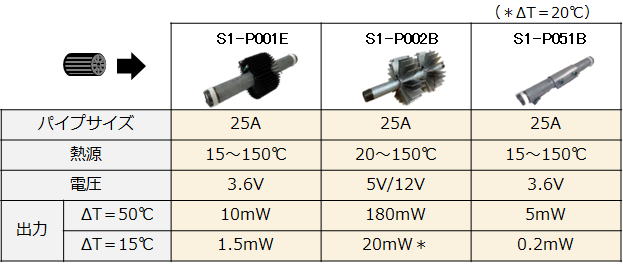

S1-P001E:10mW(3.6V)  S1-P002B:180mW(5/12V)

<<サンプル販売中>>

装着図

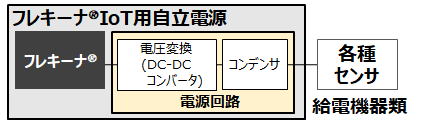

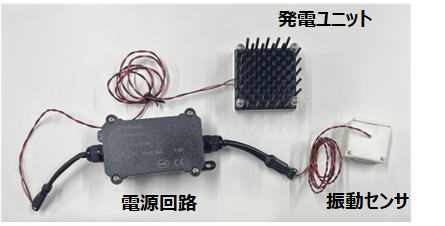

フレキーナ製品構成と給電機器との接続

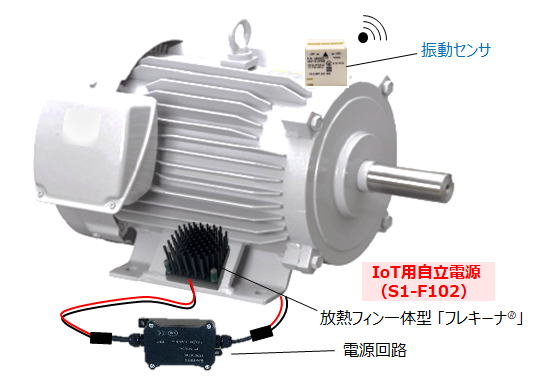

プラントにおけるIoT用センサ・自立電源設置適用例










 温水排熱利用自立電源 S1-P3

〔特長〕
 ➊ これまで利用できなかった温排水から電力回収
 ➋ 屋外でも簡単に電力が得られる(従来コストが課題だった電線敷設費が不要に)
 ❸ 空冷で動作 (冷却水の配管敷設不要)

〔仕様〕
 出力 : 24V、20~40W/m
   (熱源と周囲温度差;60℃~80℃)
   (配管径 267.4mmφ(250A)、地面接触有り)

〔用途〕
 照明・監視カメラ 等
 様々なセンサ、通信システム


装着図





 水蒸気排熱利用二重管構造熱電発電チューブ S2-Wシリーズ

〔特長〕
 ➊ 優れたコストパフォーマンス
  - 独自工法による二重管構造で、高熱回収効率
  - 発電機のような可動部分がなく、維持費を大幅削減
  - わずかな蒸気(0.2t/h)からでも、発電可能
 ➋ シームレスパイプ使用時、高信頼性&高耐圧可
 ❸ 本数を変えれば、広範囲の熱源規模に対応可能

〔仕様〕
 出力 : 1ユニット; 6kW ※150W/本×40本
 ★システム拡張例
   7ユニット;約40kW(AC100/200V)
〔用途〕
 工場内電力(制御盤、周辺機器、非常電源、 他)

〔コスト目標〕
 量産時:減価償却期間 5(省エネ助成金活用)

〔独自コア技術〕
二重管構造熱電発電機能付き熱交換チューブ ※長さ:1.6m、出力:150W




装着図

    ※40本/ユニット



 排ガス熱利用集熱コア内蔵熱電発電チューブ S2-Cシリーズ

〔特性〕
 ➊ 熱回収が難しい排ガス熱から高効率発電
   - 独自の集熱コア内蔵により、高熱回収効率
   - 可動部分がないため、低維持費
 ➋ 水冷式が難しい所では、空冷式も可能
 ❸ 本数を変え、広範囲の熱源規模に対応可

〔水冷式仕様〕
 出力 : 1.5 kW ※100W/本×16本 (AC100/200V)

〔用途〕
 工場内電力(制御盤、周辺機器、非常電源、 他)

〔コスト目標〕
 量産時:減価償却期間5年(省エネ助成金活用)

〔独自コア技術〕

 集熱コア内蔵熱電発電チューブ





水冷式発電システム構成排気ダクト例

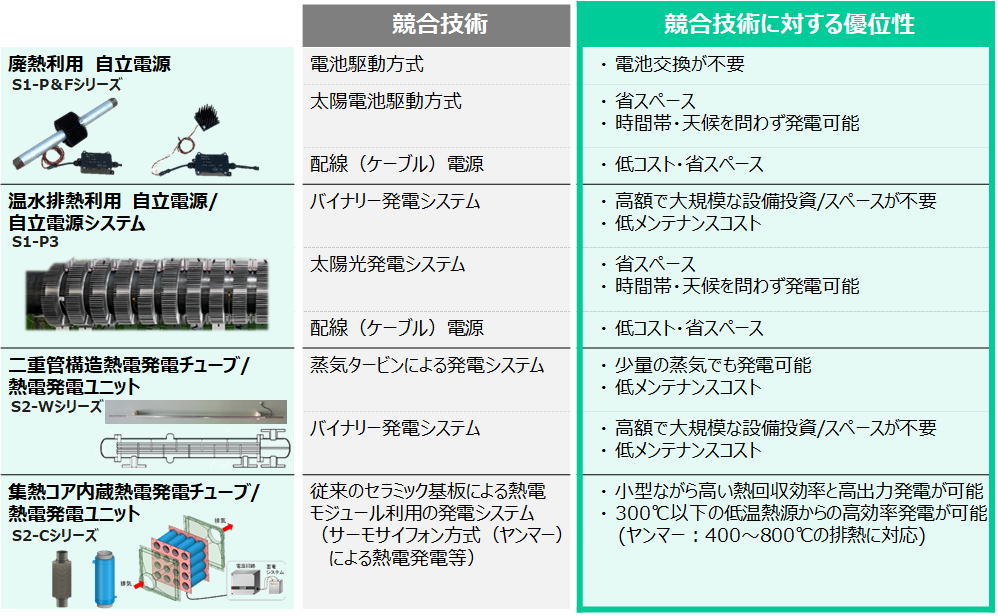

 技術優位性




 将来展望
